سازه ال اس اف (۲ نوع) + مزایا، معایب و اجرای ال اس اف

سازه‌ ال اس اف، سفری به سرزمین سرعت، کیفیت و تنوع

سازه ال اس اف چیست و انواع سازه ال اس اف کدامند؟ سازه ال اس اف از چه اجزا و جزئیاتی تشکیل شده است؟ وزن و عمر سازه ال اس اف چقدر است؟ کاربرد و مزایای سازه ال اس اف چیست؟ معایب سازه ال اسف چیست؟ یک سازه ال اس اف با کیفیت چه استانداردهایی باید داشته باشد؟ نصب و اجرای سازه ال اس اف شامل چه مراحلی است؟

نیاز به ساخت و ساز سریع، باکیفیت و مقرون به صرفه، در دنیای پرشتاب و مدرن امروزی، بیش از هر زمان دیگری احساس می شود. سازه‌ ال اس اف (LSF) به عنوان نسلی نوین در صنعت ساختمان، به این نیازها به بهترین نحو پاسخ می دهد.

سازه ال اس اف نوعی مصالح ساختمانی نوین می باشد که با پیشرقت صنعت ساختمان به عنوان یک سازه اسکلت فلزی با وزن سبک طراحی و تولید شده است. صنعت ساختمان‌ سال‌ هاست که به سبک‌ های سنتی رواج دارد، اما متخصصین همواره به دنبال پیشرفت در این زمینه بوده اند و سازه ال اس اف نیز یکی از نتایج پیشرفت این حوزه است.

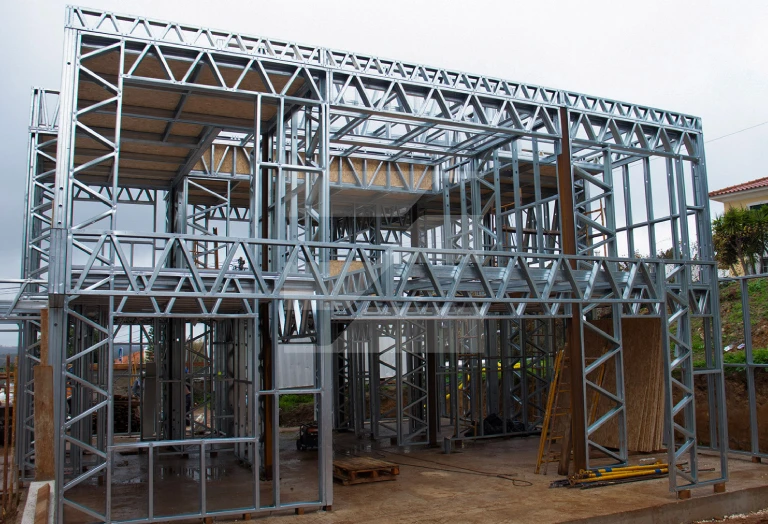

سازه ال اس اف
سازه ال اس اف

در این مقاله، سفری به دنیای شگفت‌انگیز سازه ال اس اف خواهیم داشت. مزایای ساخت و ساز با سازه ال اس اف را بررسی خواهیم کرد و به معرفی انواع مختلف آن خواهیم پرداخت.

سازه ‏ال اس اف چیست؟

سازه ال اس اف یا LSF که مخفف Light Steel Frame نوعی سازه است که به آن سازه سبک فولادی نیز گفته می شود. سازه ال اس اف یک سازه ساختمانی پیش‌ ساخته می باشد که از قاب‌ های فولادی نازک و گالوانیزه به همراه عایق حرارتی و صوتی تشکیل شده است.

قاب‌ های فولاد سازه ال اس اف در کارگاه به صورت دقیق و با ضوابط فنی بالا ساخته می‌شوند و سپس به محل پروژه منتقل و نصب می‌شوند. این امر باعث می شود سرعت ساخت بالا رود و شاهد کاهش نیاز به استفاده از مصالح در این نوع ساخت و ساز باشیم.

سازه ال اس اف به عنوان یک سازه ساختمانی مزایای متعددی از جمله وزن کم، مقاومت بالا، سرعت ساخت بالا و قیمت مناسب در ساخت انواع مختلف بنا مانند ساختمان های مسکونی، تجاری، اداری و صنعتی کاربرد دارد.

عایق حرارتی و عایق صوتی بودن سازه ال اس اف که به دلیل استفاده از عایق در بین قاب‌ های فولادی سازه های ال اس اف ایجاده شده اند، به کاهش مصرف انرژی در ساختمان کمک می کند. در ادامه مفصلا به بررسی انواع سازه ال اس اف و کاربرد آنها خواهیم پرداخت.

سازه پیش ساخته ال اس اف

همانطور که گفتیم سازه ال اس اف نوعی سازه پیش ساخته است که از قاب های فولادی سبک تشکیل شده است. پیش ساخته بودن سازه ال اس اف به معنای این است که این سازه ها به صورت ماژولار و از پیش طراحی شده و در کارگاه‌ها ساخته می‌ شوند و پس از آماده شدن به محل نصب منتقل می‌ شوند. این روش ساخت امکاناتی را برای تولید سریع‌تر و کارآمدتر فراهم می کند.

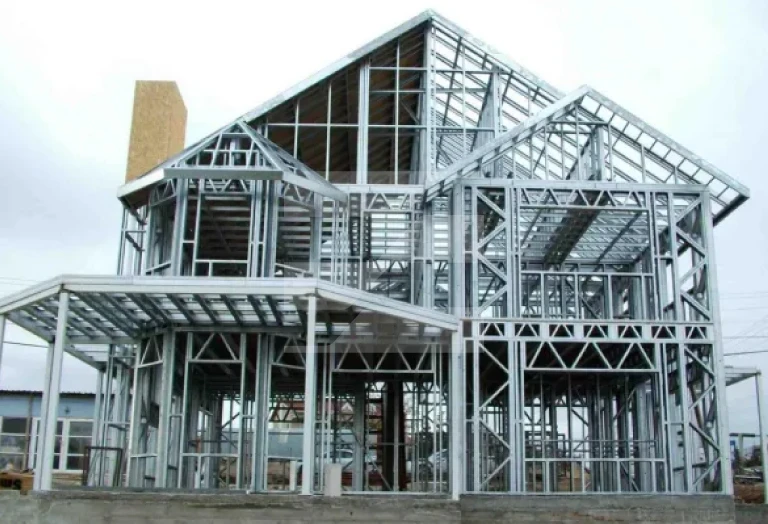

سازه پیش ساخته ال اس اف
سازه پیش ساخته ال اس اف

استاندارد سازه ال اس اف

‏استاندارد سازه فلزی سبک (LSF) برای طراحی، ساخت و نصب سازه های فلزی سبک در ساختمان ها و سازه های صنعتی تهیه شده است. این استانداردها شامل الزامات مختلفی برای طراحی، مواد، اجرا، ایمنی و کنترل کیفیت می شوند. برخی از الزامات اصلی عبارتند از:

  • ‏طراحی نیروهای عمل کننده، استفاده از مواد و روش های مناسب، اتصالات و تقویت های لازم
  • استفاده از فولاد گالوانیزه، فولاد آلیاژی و شیشه ای مقاوم در برابر آتش
  • روش های مناسب نصب، اتصالات قوی و استفاده از تکنولوژی های مناسب برای ساخت و نصب
  • مقاومت در برابر زلزله و حریق
  • کنترل کیفیت و بازرسی منظم برای اطمینان از استفاده صحیح از مواد و روش های ساخت

‏این استانداردها به منظور اطمینان از عملکرد مناسب، ایمنی و پایداری ساختمان ها و سازه های فلزی سبک تعیین شده اند.

سیستم سازه ای ال اس اف

‏سیستم سازه ای ال اس اف یک سیستم سازه ای مقاوم و سبک است که برای ساخت بنا و سازه های مختلف استفاده می شود. این سیستم از یک شبکه از تیر و پانل ها تشکیل شده است که با استفاده از متالوکس و واش بتن به هم متصل می شوند.

این دو عنصر به عنوان اتصالات اصلی در سیستم ال اس اف به کار می‌روند. متالوکس‌ پروفیل‌های فولادی هستند که برای اتصال تیرها و ستون‌ها به کار می‌روند و واش بتن‌ها نیز برای اتصال پانل‌ها به یکدیگر استفاده می‌شوند.

مزایای این سیستم شامل مقاومت بالا، سبک بودن، قابل انعطاف بودن، هزینه پایین و زمان ساخت کوتاه است. اما این سیستم نیاز به تخصص در نصب و اجرای دارد و ممکن است در برابر آتش سوزی و زلزله مقاومت نکند.

انواع سازه ال اس اف

انواع سازه ال اس اف (LSF) به طور کلی به دو دسته اصلی خانه‌ پیش‌ساخته ال اس اف و ویلا پیش ساخته ال اس اف تقسیم می‌شوند که در ادامه به توضیح هر یک خواهیم پرداخت.

  • خانه پیش ساخته ال اس اف نیوزلندی
  • ویلای پیش ساخته ال اس اف کانادایی

خانه پیش ساخته ال اس اف

خانه پیش ساخته ال اس اف نوعی مسکن مدرن و بادوام است که با استفاده از سازه های سبک فولادی (LSF) ساخته می شود. در این نوع ساخت و ساز، قاب های فولادی نازک و گالوانیزه به همراه عایق حرارتی و صوتی در کارخانه یا کارگاه به صورت پیش‌ساخته آماده و سپس به محل پروژه منتقل و نصب می‌ شوند.

ساخت خانه‌ پیش ساخته ال اس اف در مقایسه با خانه‌های سنتی سرعت و دقت بسیار بالاتری دارد و ضایعات ساختمانی نیز به طور قابل توجهی کاهش یابد.

ویژگی‌های خانه‌ پیش‌ساخته ال اس اف شامل وزن سبک، دوام بالا در برابر شرایط آب و هوایی نامساعد، صرفه‌ جویی در مصرف انرژی، طراحی سفارشی برای مکان‌های خاص، ساخت سریع، کاهش ضایعات تولیدی و مقرون به صرفه بودن است. با توجه به این ویژگی‌ها، خانه‌های پیش‌ساخته ال اس اف یک گزینه عالی برای پروژه‌های ساختمانی مدرن هستند.

این نوع خانه‌ها مناسب برای هر نوع آب و هوا و منطقه‌ای هستند و می‌توانند نیازهای مختلف افراد را از نظر متراژ، طرح و امکانات برآورده کنند.

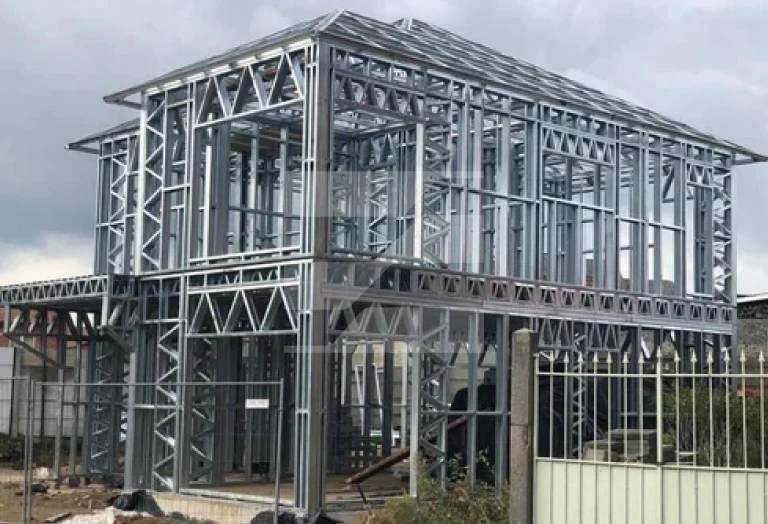

خانه پیش ساخته ال اس اف
خانه پیش ساخته ال اس اف

ویلای پیش ساخته ال اس اف

ویلا پیش ساخته ال اس اف نوعی از خانه‌های ویلایی مدرن است که با استفاده از سازه های سبک فولادی ال اس اف و مصالح نوین ساخته می‌ شوند. ویلا پیش ساخته ال اس اف به دلیل سرعت ساخت بالا، کیفیت عالی، مقاومت در برابر زلزله و آتش‌ سوزی، عایق حرارتی و صوتی، تنوع در طرح و نما، قیمت مناسب و سازگاری با محیط زیست، به گزینه‌ای محبوب برای ساخت ویلا در مناطق مختلف تبدیل شده‌ اند.

این ویلاها دارای نمای مدرن و زیبا، فضای داخلی دلنشین، قابلیت تغییر و تحول، مناسب برای هر نوع آب و هوا، مقاومت در برابر رطوبت و پوسیدگی و مقرون به صرفه هستند.

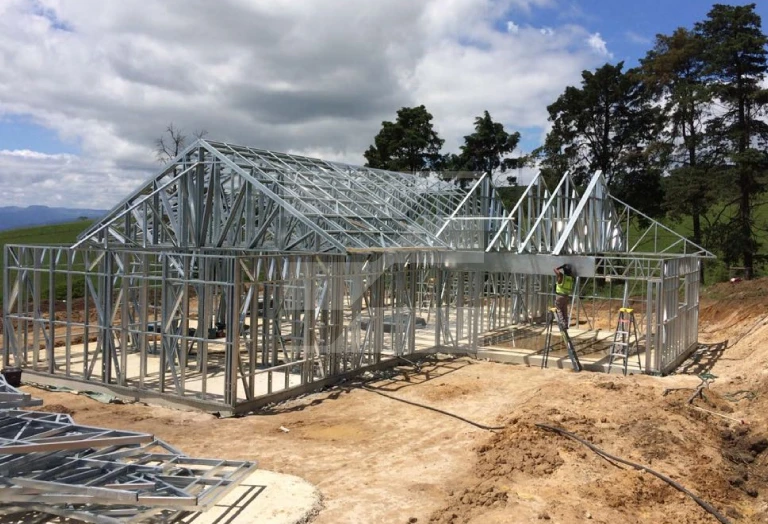

ویلای پیش ساخته ال اس اف
ویلای پیش ساخته ال اس اف

طراحی سازه ال اس اف

سازه های ال اس اف به طور کلی به دو مدل اصلی نیوزلندی و کانادایی تقسیم می‌شوند. این دو مدل در روش طراحی و تولید و همچنین مشخصات فنی برخی از اجزا با یکدیگر تفاوت دارند که در ادامه هر یک را به طور جداگانه بررسی خواهیم کرد.

سازه ال اس اف نیوزلندی

سازه ال اس اف نیوزلندی به دلیل اینکه اولین دستگاه‌های وارداتی که این سازه را تولید می‌کردند، از کشور نیوزلند وارد شده بود، با این نام شروع به فعالیت کرد. فن‌آوری به کار رفته در طراحی و تولید سازه ال اس اف نیوزلندی CAD/CAM می‌ باشد، یعنی محاسبات در سیستم نیوزلندی توسط نرم افزار فریم کد (framecad) می باشد و دستگاه،محاسبات را انجام می دهد .

روش نیوزلندی ساخت سازه با پروفیل‌های با ضخامت ۰.۷ الی ۰.۹ میلی‌متر انجام می شود و امکان ساخت بیش از ۲ طبقه با این سازه وجود ندارد ضخامت دیوار در سیستم نیوزلندی کمتر از ۹ سانتی متر و ضخامت سقف ۴۰ سانتی است.

طراحی و تولید ساختمان های ال اس اف در این سیستم بسیار پیشرفته است. ابتدا تمام طراحی سازه ساختمان با استفاده از نرم‌افزارهای سازگار با دستگاه تولید کننده پروفیل انجام می شود. سپس دستگاه تولید تمام برش‌کاری‌، سوراخ‌ کاری و پانچ‌ها را با دقت بالایی در اعضای فولادی سازه های سبک ایجاد می کند.

در نتیجه، در محل ساخت، تنها مونتاژ اعضای سازه‌ای را خواهیم داشت. سازه ال اس اف نیوزلندی به دلیل کیفیت ساخت و سرعت تولید بالایی که دارد، از محبوبیت بالایی در بین مجریان و کارفرمایان ایرانی برخوردار است.

سازه ال اس اف کانادایی

سازه ال اس اف کانادایی به نام کشور مبدا خود یعنی کانادا نامگذاری شده است. سازه ال اس اف کانادایی با استفاده از پروفیل‌های با ضخامت بیشتر حدود ۱ میلیمتر، قادر به ساخت سازه هایی با ارتفاع تا ۵ طبقه است.

در این روش، سازه صورت استاد و رانر خام تولید می شود و سپس عملیات برش، ایجاد سوراخ‌ها و مونتاژ قطعات توسط کارگران در محل انجام پروژه انجام می شود. این روش امکان انجام عملیات ساخت و نصب به صورت سریع‌ تر و به صورت دستی فراهم می کند و برای پروژه‌هایی با زمان اجرای کوتاه و تعداد طبقات محدود مناسب است.

این سیستم مزایای فناوری سازه ال اس اف نیوزلندی را ندارد و اتوماسیون در طراحی، برش‌ کاری و سوراخ‌ کاری‌ها به صورت هوشمندانه در آن شامل نمی شود. از طرف دیگر دستگاه‌های تولید سازه ال اس اف کانادایی، محدودیت‌های کمتری در ابعاد و اندازه‌های پروفیل‌ های تولیدی دارند، به عبارت دیگر قادر به تولید پروفیل‌های با ابعاد مختلف‌ تر هستند.

اجزای سازه ‏ال اس اف

سازه های ال اس اف (LSF) نیز از اجزای مختلفی تشکیل شده‌اند که هر کدام نقشی اساسی در استحکام، پایداری و کارایی این نوع ساخت و ساز ایفا می‌کنند.

آشنایی با این اجزا و درک نحوه عملکرد آنها به شما کمک می کند تا بهتر با مزایا و ویژگی‌های منحصر به فرد ال اس اف آشنا شوید. اجزای اصلی سازه ال اس اف شامل موارد زیر می باشد:

  • سقف ال اس اف
  • دیوار ال اس اف
  • فونداسیون ال اس اف
  • اسکلت ال اس اف

سقف ال اس اف

سقف در سازه های ال اس اف (LSF) می‌تواند به دو صورت مسطح یا شیبدار باشد. انتخاب نوع سقف بستگی به عوامل مختلفی مانند نوع کاربری، شرایط آب و هوایی، سلیقه کارفرما و بودجه دارد.

سقف مسطح ساده‌تر و ارزان‌تر از سقف شیبدار است و امکان تردد روی آن وجود دارد. اما عدم زهکشی آب و عدم زیبایی بصری معایب آن هستند. سقف شیبدار زیبایی بصری بیشتری دارد و زهکشی آب بهتری دارد، اما پیچیدگی اجرا و هزینه بالاتری دارد. انتخاب نوع سقف بستگی به نظر فنی، زمینه کاربرد و نظرات صاحب‌ کار دارد.

دیوار ال اس اف

دیوار سازه های ال اس اف به چهار نوع تقسیم می‌شوند، دیوارهای باربر سازه‌ای که تمام بارهای ثقلی و نیروهای جانبی ساختمان را تحمل می‌کنند، دیوارهای باربر غیرسازه‌ای که در برابر نیروهای مکش و فشار باد و نیروهای صفحه‌ ای باربر هستند، دیوارهای غیرباربر غیرسازه‌ای که برای جداسازی فضاهای داخلی ساختمان استفاده می‌ شوند و دیوارهای پرده‌ای پوشش خارجی که به عنوان دیوارهای خارجی ساختمان مورد استفاده قرار می‌ گیرند.

فونداسیون ال اس اف

پِی، شالوده یا فونداسیون Foundation سازه ال اس اف، خود سازه‌ای است که برای تحمل بارهای سازه‌ای و توزیع بارها بر روی زمین ساخته می شود.سازه ال اس اف یک سیستم ساختمانی مدرن است که بر اساس افزایش تعداد اجزای باربر، ظرفیت باربری را برای سازه فراهم می کند.

فونداسیون یا شالوده سازه ال اس اف در پایین ترین قسمت ساختمان قرار دارد و نقش مهمی در ایستایی و استحکام کل ساختمان دارد. این نوع سازه ها سبک وزن هستند و به راحتی در کنار ساختمان های قدیمی قرار می‌ گیرند. فونداسیون‌های آنها معمولا از نوع بتن آرمه هستند و احتمال نشست آنها کمتر از ساختمان های فولادی و بتنی است.

اسکلت ال اس اف

اسکلت سازه های ال اس اف از قاب های فولادی سبک گالوانیزه در اشکال مختلف C، Z، U و I تشکیل شده است. اسکلت سازه ال اس اف شامل پروفیل‌ها، اتصالات و گالوانیزه شده است. این اسکلت‌ها به صورت عمودی و افقی به یکدیگر متصل شده و استحکام و پایداری سازه را تضمین می‌کنند. مزایای استفاده از اسکلت فلزی شامل استحکام بالا، وزن کم، قابلیت انعطاف‌پذیری، سرعت ساخت بالا، دقت بالا و قابلیت بازیافت است.

جزئیات سازه ال اس اف

سازه های ال اس اف با قاب های فلزی سبک، پوسته‌های عایق و محافظ و عایق‌های صوتی و حرارتی، گزینه ای مدرن، کم‌مصرف و بادوام برای ساخت و ساز به شمار می‌ روند.

در ادامه به بررسی جزئیات هر بخش از این نوع سازه می‌ پردازیم:

  • قاب سازه ال اس اف
  • پوسته سازه ال اس اف
  • عایق سازه ال اس اف
  • پروفیل سازه ال اس اف
  • لاوک سازه ال اس اف
  • درب و پنجره سازه ال اس اف
  • پوشش کف سازه ال اس اف

قاب سازه ال اس اف

قاب سازه ال اس اف برای بناهای کم‌ارتفاع تا ۵ طبقه مورد استفاده قرار می‌گیرد. اسکلت این سیستم از ورق‌های فولادی سرد نورد شده در اشکال مختلف برای افزایش پایداری بنا ساخته می شود.

دیوارها با صفحات و تخته‌های گچی پوشانده می‌شوند و از عایق‌ های صوتی و حرارتی و نمای خارجی در آن استفاده می شود.

اجرای این سیستم به طور معمول در شرایط خشک و با استفاده از اتصالات پیچ و مهره‌ای انجام می شود.

پوسته سازه ال اس اف

پوسته سازه ال اس اف شامل پوشش‌های داخلی مانند گچ‌ کاری و کناف، عایق‌های حرارتی و صوتی مانند پشم شیشه و پشم سنگ، لایه هوا برای افزایش کارایی عایق بندی، و پوشش خارجی از مصالح متنوعی مانند آجر و ورق‌های فلزی تشکیل شده است. این اجزا به زیبایی، عایق بندی، کاهش مصرف انرژی و محافظت از سازه کمک می‌کنند.

عایق سازه ال اس اف

عایق‌کاری نقشی اساسی در عملکرد کلی یک ساختمان ال اس اف ایفا می کند و آسایش و کارایی محیط داخلی را به طور قابل توجهی افزایش می دهد.

عایق‌های حرارتی مانند پشم شیشه، پشم سنگ و فوم پلی یورتان و عایق‌های صوتی مانند پشم معدنی و فوم سلول بسته در فواصل بین قاب های فلزی نصب می‌شوند. انتخاب نوع عایق به نوع کاربری، شرایط آب و هوایی، ضخامت مورد نیاز و بودجه بستگی دارد.

ضخامت عایق باید با توجه به مقررات ملی ساختمان و نیازهای عایق بندی محل مورد نظر تعیین شود. استفاده از ضخامت مناسب عایق، هدر رفت گرما و سرما را به حداقل می‌رساند و مصرف انرژی را کاهش می دهد.

روش‌های نصب عایق به دو صورت می باشد، روش پر کردن که در این روش، عایق به صورت فشرده در فواصل بین قاب های فلزی قرار داده می شود. این روش برای عایق‌های انعطاف‌ پذیر مانند پشم شیشه و پشم سنگ مناسب است.

در روش تزریق عایق فوم به صورت مایع به فواصل بین قاب های فلزی تزریق می شود و پس از سفت شدن به عایقی صلب تبدیل می شود. این روش برای عایق‌های فوم مانند پلی یورتان مناسب است.

پروفیل سازه ال اس اف

پروفیل سازه ال اس اف از فولادی سبک گالوانیزه می باشد و شاکله اصلی سازه های ال اس اف می باشند . پروفیل سازه ال اس اف به واسطه استحکام بالا، وزن کم، قابلیت انعطاف‌پذیری، سرعت ساخت بالا، دقت بالا و قابلیت بازیافت، از مزایای مهمی برخوردارند. این پروفیل‌ها در اشکال مختلف C، Z، U و I تولید می‌شوند و با اتصال به یکدیگر قاب های فلزی را برای دیوارها، سقف و غیره ایجاد می‌کنند.

لاوک سازه ال اس اف

لاوک ها اعضای افقی قاب فولادی سبک در سازه های LSF هستند که وظایف مهمی را بر عهده دارند. لاوک ستونک ها را در تراز سقف نگهداری می کنند و از ایستادگی و پایداری آنها در برابر بارهای وارده اطمینان حاصل می کنند.

لاوک ها نقش پل بین ستونک ها را ایفا می کنند و آنها را در فواصل منظم به یکدیگر متصل می کنند. لاوک ها بارهای جانبی مانند بار باد و زلزله را از دیوارها به ستون ها و در نهایت به فونداسیون منتقل می کنند. لازم به ذکر است که لاوک ها فقط اعضای افقی قاب LSF نیستند بلکه نقش های متعددی در عملکرد و پایداری سازه های ال اس اف ایفا می کنند.

درب و پنجره سازه ال اس اف

درب و پنجره در سازه ال اس اف یک بخش مهم از طراحی و ساخت ساختمان است. انتخاب درب و پنجره مناسب به عوامل مختلفی مانند آب و هوا، منطقه جغرافیایی، بودجه و سبک معماری ساختمان بستگی دارد.

سازه ال اس اف به دلیل شیب کم یا بدون شیب، نیاز به در و پنجره های مقاوم در برابر آب و هوا و باد دارد. درب و پنجره های UPVC با مقاومت بالا در برابر آب و هوا و باد، یک انتخاب مناسب برای ساختمان ال اس اف است.

‏درب و پنجره های چوبی نیز با طراحی و ساخت مناسب، یک انتخاب خوب برای ساختمان ال اس اف می باشند. اما باید توجه داشت که درب و پنجره های چوبی در برابر آب و هوا و باد، مقاومت کمتری دارند.

‏درب و پنجره های فلزی و آلومینیومی نیز با مقاومت بالا در برابر آب و هوا و باد، یک انتخاب مناسب برای ساختمان ال اس اف است. اما باید توجه داشت که در و پنجره های فلزی و آلومینیومی، گرمایش و سرمایش ساختمان را تحت تأثیر قرار می دهد.

پوشش کف سازه ال اس اف

در بخش پوشش کف ها، ال اس اف از روش های مختلفی استفاده می شود. برای کف طبقه همکف، از یک دال بتنی به ضخامت ۱۰ سانتی متر و سپس اجرای سرامیک، کفپوش استفاده می شود.

برای کف طبقات، از سیستم های مختلفی مانند نصب تخته سه لا، اجرای کفپوش و سرامیک با چسب، مش بندی با آرماتور و بتن ریزی و همچنین استفاده از ورق های سینوسی استفاده می شود.

اتصالات سازه ال اس اف

اتصالات سازه ال اس اف به فونداسیون بتن آرمه می‌تواند از طریق رول بولت مکانیکی یا شیمیایی (راد و چسب اپوکسی) انجام شود.

اتصالات سازه ال اس اف به یکدیگر می‌تواند از طریق جوشکاری، پرچ، میخ و پیچ انجام شود. پیچ‌های خودکار سرمته برای اتصال پروفیل‌هایی که سوراخ های از پیش تعیین شده ندارند و پیچ‌های خودکار نوک تیز برای تثبیت قاب هایی که سوراخ های از پیش تعیین شده دارند مورد استفاده قرار می‌گیرند.

اتصالات پانل های چوبی، گچی و فایبرسمنت به سازه ال اس اف نیز با استفاده از پیچ‌های خودکار سرمته یا نوک تیز صورت می‌گیرد.

پوشش داخلی سازه ال اس اف

‏پوشش داخلی سازه ال اس اف (LSF) یک قسمت مهم در ساخت بنا و سازه های مختلف است. پوشش داخلی سازه ال اس اف از چند بخش تشکیل شده است:

  • ‏گچبرگ و سمنت برد
  • ‏سمنت پلاست
  • ‏وودبرد و وودتایل
  • نمای آجری
  • پلاستوفوم
  • ‏وال پنل و روف پنل
  • ساندویچ پانل
  • ‏فایبرگلاس و گلاس برد
  • پلاستوبرد PVC
  • ‏سرامیک تایل
  • ‏کرافت برد HPL
  • ‏پلیمر برد و پلی کربنات تایل
  • ‏آکریلیک تایل و پلکسی گلاس
  • گیپسوم برد و فایبر گیپسوم برد
  • ‏پلاستر برد

‏برای حفظ ویژگی سبکی سازه ال اس اف، از مصالحی مانند پانل گچی، پانل سیمانی، پانل MDF و کناف استفاده می شود. برای نمای داخلی سازه، از مصالحی مانند سنگ، کاشی، سرامیک و آجر استفاده می شود.

نمای سازه ال اس اف

آنچه نمای ساختمان های ال اس اف را از سایر ساختمان ها برای نماکاری متمایز می کند استفاده از مصالح و مواد سبک و سازگار با طبیعت برای نماکاری است که بایستی حتما به دلیل ماهیت سازه ال اس اف از این مصالح استفاده شود.

این مصالح شامل آجر، فایبر سمنت‌ برد، نمای چوبی، مینرال و آلوبند یا کامپوزیت می شود. همچنین روش‌ های اجرای نمای سازه های ال اس اف شامل آجرکاری، نمای سمنت برد، نمای مینرال و عوامل عایق مختلف برای دیوار و پله‌ ها است.

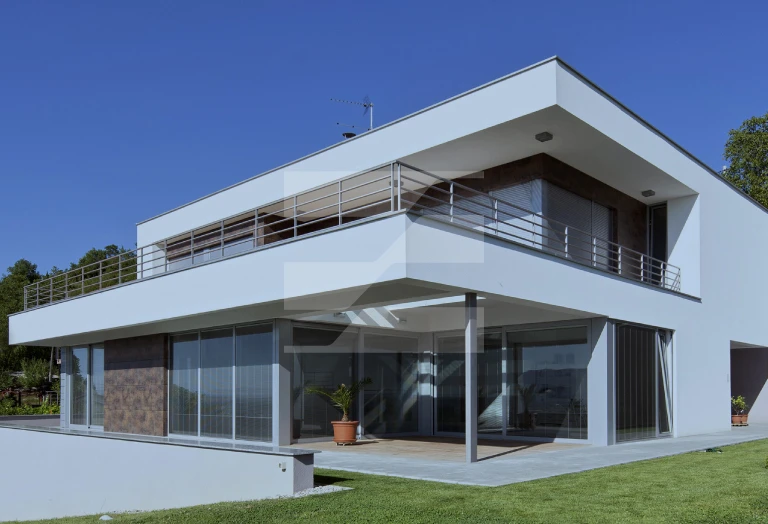

نمای سازه ال اس اف
نمای سازه ال اس اف

وزن سازه ال اس اف

‏سازه های ال اس اف به دلیل استفاده از اسکلت‌ های فولادی محکم و سبک وزنی، دارای وزن سبکی می‌باشند که منجر به افزایش ایمنی در سازه های ال اس اف شده است. این سبک وزنی همچنین به سازه ها اجازه می دهد که در زمان وارد شدن انرژی‌ های زیاد مانند زلزله، به خوبی از خود عکس العمل نشان دهند.

ساختمان هایی که با سازه ال اس اف ساخته می شوند وزن سازه آنها بین ۲۰ تا ۵۰ کیلوگرم در متر مربع می باشد . این وزن شامل اسکلت، دیوار و سقف ها می باشد. از طرفی اسکلت فلزی با مهاربند در دو راستا، که جزو اسکلت های سبک وزن می باشد، اسکلت آن وزنی حدود ۶۰ کیلوگرم در متر مربع دارد.

عمر سازه ال اس اف

طول عمر سازه های اسکلت فولادی ال اس اف تحت تاثیر عوامل کلیدی متعددی است که هر کدام نقش مهمی در تعیین طول عمر و عملکرد ساخت و ساز دارند. این عوامل عبارتند از:

  • استفاده از پوشش های مقاوم، جزئیات مناسب و مصالح گالوانیزه
  • طراحی و مهندسی سازه ال اس اف شامل ظرفیت باربری، یکپارچگی سازه، مقاومت در برابر باد، زلزله
  • رعایت استانداردها و کنترل کیفیت مصالح به کار رفته در سازه ال اس اف
  • استفاده از مصالح ضد آب و هوا و در نظر گرفتن شرایط آب و هوایی
  • بازرسی منظم، رسیدگی به مشکلات و حفظ پوشش های سازه ال اس اف
  • استفاده از مصالح مقاوم، محفظه بندی و رعایت مقررات
  • دقت در مونتاژ، نصب صحیح و رعایت استانداردهای سازه ال اس اف
  • کاربری، بارهای اشغال و تغییرات احتمالی
  • رعایت قوانین و مقررات مربوط به سازه ال اس اف
  • طراحی پایدار، مصالح سازگار با محیط زیست و ویژگی های کارآمد انرژی

با در نظر گرفتن این عوامل و اجرای اقدامات مناسب، می توان طول عمر و عملکرد سازه های LSF را به طور قابل توجهی افزایش داد.

مزایای سازه ‏ال اس اف

مزایای سازه های فلزی ال اس اف بسیار متنوع و گسترده هستند. این مزایا شامل موارد زیر می شود:

  • سازه‌ ال اس اف با استفاده از تکنولوژی پیشرفته و فرآیندهای دقیق تولید می‌ شوند که باعث می شود که کیفیت سازه بالا و یکنواخت باشد.
  • به دلیل انعطاف پذیری بالا و قابلیت جذب انرژی، سازه های ال اس اف در مقابل زلزله‌ها مقاومت بالایی دارند و کمترین تخریب را تجربه می‌ کنند.
  • سازه‌ ال اس اف به دلیل استفاده از مواد سبک و عایق حرارتی، باعث کاهش مصرف انرژی برای ساخت و نگهداری ساختمان می‌ شوند.
  • به دلیل وزن سبک و ساختار ماژولار، سازه های ال اس اف آسان برای حمل و نقل هستند و می‌توانند به راحتی به محل نصب منتقل شوند.
  • مواد استفاده شده در سازه های ال اس اف قابل بازیافت هستند و این باعث می شود که این سازه ها به عنوان یک گزینه پایدار و دوستدار محیط زیست محسوب شوند.
  • سازه‌ ال اس اف به دلیل استفاده از مواد فلزی، مقاومت بالایی در برابر شرایط محیطی مختلف نظیر رطوبت، حرارت، حشرات و پوسیدگی دارند.

با توجه به این مزایا، سازه های ال اس اف گزینه مناسبی برای استفاده در صنعت ساختمان و اجرای پروژه‌های مختلف هستند.

معایب سازه ال اس اف

استفاده از سازه های فلزی سبک همراه با مزایا و فواید زیادی همراه است، اما محدودیت‌ هایی نیز وجود دارد که باید در نظر گرفته شوند. معایب استفاده از سازه های ال اس اف شامل موارد زیر می شود:

  • حساسیت به حرارت در صورت طراحی یا نصب نادرست
  • نیاز به تخصص فنی و دانش فنی مناسب در طراحی و ساخت
  • حساسیت به باد و نیروهای سطحی در ساختار فلزی
  • آسیب‌پذیری در مقابل ضربه‌ های شدید
  • نیاز به عایق‌ های حرارتی و صوتی برای کنترل حرارت و صدا
  • تاثیرات الکترومغناطیسی و نیاز به اقدامات خاص برای کنترل آن‌ها

‏بنابراین در استفاده از سازه های ال اس اف لازم است که این محدودیت‌ها را در نظر گرفت و با رعایت استانداردها و دانش فنی مناسب، اقدام به طراحی و اجرای صحیح این سازه ها نمود.

نقشه سازه ال اس اف

نقشه‌ سازه ال اس اف شامل جزئیات طراحی و محاسبات دقیق برای ساخت اسکلت فلزی و اجزای مختلف ساختمان است. این نقشه ها توسط مهندسان مجرب با استفاده از نرم‌افزارهای تخصصی و بر اساس استانداردهای روز دنیا طراحی می‌شوند.

محتوای کلیدی نقشه ها شامل مشخصات کلی پروژه پلان‌ های معماری، نماها، مقاطع، جزئیات اتصالات، محاسبات فنی، مشخصات مصالح و برنامه زمان‌بندی است.

استفاده از این نقشه‌ ها منجر به ایمنی و پایداری ساختمان، کاهش ضایعات مصالح، سرعت و دقت اجرا، کاهش هزینه‌ها و امکان نظارت و کنترل دقیق مراحل ساخت و ساز می‌ شود.

فرآیند تولید سازه ال اس اف

ساخت سازه‌ ال اس اف با دقت و ظرافت و با استفاده از تجهیزات پیشرفته در کارخانه انجام می شود. این فرآیند شامل مراحل زیر است:

  • طراحی سازه‌ ال اس اف
  • تهیه مواد اولیه سازه‌ ال اس اف
  • نورد سرد سازه‌ ال اس اف
  • گالوانیزه کردن سازه‌ ال اس اف
  • برش و پانچ سازه‌ ال اس اف
  • مونتاژ سازه‌ ال اس اف
  • کنترل کیفیت سازه‌ ال اس اف
  • بسته‌ بندی و حمل و نقل سازه‌ ال اس اف

طراحی سازه‌ ال اس اف

مهندسان معمار و سازه با توجه به نیاز کاربری، شرایط آب و هوایی، مقررات ملی ساختمان و ابتکار و خلاقیت خود، نقشه های دقیق از سازه را تهیه می‌ کنند. در این مرحله، نوع و ابعاد پروفیل‌ ها، تعداد و محل اتصالات، نوع عایق‌ ها و پوشش‌ های داخلی و خارجی مشخص می شود.

تهیه مواد اولیه سازه‌ ال اس اف

ورق‌های فولادی باکیفیت از کارخانجات معتبر تهیه می‌ شوند. کیفیت فولاد و انتخاب مواد اولیه مرغوب در این بخش، نقشی اساسی در امنیت، طول عمر و عملکرد مطلوب سازه ال اس اف ایفا می کند.

نورد سرد سازه‌ ال اس اف

ورق‌های فولادی با استفاده از دستگاه‌های نورد سرد به شکل پروفیل‌های C، Z، U و I در می‌آیند. دقت در ابعاد و ضخامت پروفیل‌ها از اهمیت بالایی برخوردار است.

گالوانیزه کردن سازه‌ ال اس اف

پوشش لایه‌ای نازک از روی بر روی پروفیل‌های فولادی مقاومت آنها را در برابر زنگ‌زدگی و خوردگی افزایش می دهد و طول عمر آنها را به طور قابل توجهی بالا می‌برد.

برش و پانچ سازه‌ ال اس اف

پروفیل‌ها با توجه به نقشه های طراحی به ابعاد و اندازه‌های مورد نظر برش و پانچ می‌شوند. دقت در برش و پانچ برای ایجاد اتصالات صحیح و دقیق ضروری است.

مونتاژ سازه‌ ال اس اف

قطعات مختلف سازه مانند قاب‌ها، بادبندها، تیرها با استفاده از پیچ و مهره، جوش در کارخانه مونتاژ می‌شوند. دقت در مونتاژ برای ایجاد سازه‌ای استوار و پایدار حائز اهمیت است.

کنترل کیفیت سازه‌ ال اس اف

در تمام مراحل تولید از مواد اولیه تا محصول نهایی آزمایشات و کنترل‌های کیفی انجام می شود. رعایت استانداردها و مقررات ملی ساختمان در کیفیت نهایی سازه نقش اساسی دارد.

بسته‌ بندی و حمل و نقل سازه‌ ال اس اف

قطعات مونتاژ شده با دقت بسته‌بندی و به محل پروژه حمل و نقل می‌شوند. بسته‌بندی مناسب از آسیب دیدن قطعات در حین حمل و نقل جلوگیری می کند.

نصب و اجرای سازه ‏ال اس اف

سازه های ال اس اف به عنوان گزینه ای مدرن، با کیفیت و پایدار در صنعت ساختمان، توجه بسیاری را به خود جلب کرده‌اند.

فرآیند طراحی و اجرای این نوع سازه ها، شامل مراحلی دقیق و اصولی است که در ادامه به شرح آنها می‌پردازیم:

  • طراحی نقشه
  • طراحی اسکلت سازه ال اس اف
  • تولید اسکلت سازه ال اس اف
  • مونتاژ و نصب اسکلت ال اس اف
  • پوشش خارجی و داخلی سقف ال اس اف
  • اجرای بخاربند و نمای نهایی ال اس اف
  • تاسیسات برقی و مکانیک ال اس اف
  • عایق کردن ال اس اف
  • نصب درب پنجره سازه ال اس اف
  • اجرای گچ برگ ال اس اف
  • سایر مراحل

طراحی نقشه ال اس اف

اولین گام در طراحی سازه ال اس اف، داشتن نقشه معماری متناسب با سیستم قاب های فولادی سرد نورد است. در طراحی پلان، محدودیت‌های دهنه و انتشار بار از طریق دیوارهای باربر باید به دقت مد نظر قرار گیرد.قابلیت انعطاف‌پذیری بالا در طراحی پلان‌های مختلف را داراست.

طراحی اسکلت سازه ال اس اف

از نرم‌افزار Framecad برای طراحی دقیق و بهینه‌ سازی سازه استفاده می شود. نرم‌افزار طراحی و دستگاه تولید سازه، متعلق به یک شرکت هستند و خروجی طراحی به طور مستقیم به دستگاه تولید منتقل می شود. مزیت سیستم نیوزلندی، دقت بالا و ماشینی شدن فرآیند از مزایای این سیستم است.

تولید اسکلت سازه ال اس اف

تولید اسکلت سازه ال اس اف با روش پروفیل C شکل، یک روش پیشرفته و کارآمد است که دقت فراوان در پیچ گذاری، کاهش زمان تولید، افزایش کیفیت و کاهش هزینه را فراهم می کند. سازه تولید شده می تواند در محل کارگاه مونتاژ شده یا به محل پروژه انتقال داده شده و بر اساس نقشه shop drawing در محل پروژه مونتاژ شود.

مونتاژ و نصب اسکلت ال اس اف

تمام اجزا از قبل شماره‌ گذاری و مونتاژ شده‌اند و فرآیند نصب به سرعت انجام می شود. اتصال به فونداسیون: از پیچ‌ های رول بولت برای اتصال سازه به فونداسیون استفاده می شود. مزیت: صنعتی بودن فرآیند از مزایای بارز این سیستم است.

پوشش خارجی و داخلی سقف ال اس اف

از توری پشم سنگ و ورق گالوانیزه تا ساندویچ پانل، آردواز، آندوویلا و دکرا می‌توان برای پوشش سقف استفاده کرد. در صورت نیاز، می‌توان سقف را به صورت صاف اجرا و سپس شیب‌بندی و عایق بندی کرد.

از تخته‌ های OSB برای پوشش دیوارها و سقف استفاده می شود.انواع نماهای خشک و همچنین فایبر سمنت برد قابلیت اجرا در این سیستم را دارند.

اجرای بخاربند و نما

در این مرحله لایه بخاربند و بعد از آن نمای نهایی کار می شود. کلیه نماهای خشک به راحتی قابلیت اجرا دارند و از سایر متریال ها نیز با استفاده از تمهیداتی می توان استفاده کرد.

‏فایبرسمنت برد یکی از بهترین مصالح صفحه ای شکل است که می توان آن را برای نمای خارجی به کار برد. این صفحات سیمانی با ترکیبی از سیمان پرتلند، سیلیس و الیاف ساخته می شوند. فایبرسمنت برد در نمای بیرونی، پوسته ایی ساختمان و پوشش های داخلی ساختمان کاربرد دارد.

‏این مصالح همچنین می توان از آن به عنوان باربر طبقات ساختمان، پوشش دیوارهای داخلی، زیرسازی کاشی و سرامیک استفاده کرد. در سرویس های بهداشتی، استخرها و فضاهای مرطوب، سقف کاذب، کفپوش کاذب، دیوار نما و پوشش دکوراتیو و پوشش های ضد حریق مورد استفاده قرار می گیرد.

‏در نتیجه، فایبرسمنت گزینه ای ایده آل برای مهندسین و کارفرمایان است زیرا به دلیل کیفیت بالا و هزینه کم، از آن برای ساخت ساختمان های مختلف استفاده می شود.

تاسیسات برقی و مکانیک

تاسیسات برقی و مکانیک مانند لوله کشی برق، گرمایش، تهویه هوا در دیوار های فولادی نصب شده و زیر دیوار یا به صورت یکپارچه با دیگر عضوهای سازه قرار گیرد. این کار باید توسط متخصص آشنا با سازه و اسکلت سازه ال اس اف صورت پذیرد تا از سوراخکاری ها و جوشکاری های غیر اصولی به اسکلت سازه ال اس اف ضربه غیر قابل جبران وارد نشود.

عایق کاری سازه ال اس اف

پس از مرحله تاسیسات الکتریکی و مکانیکی، نوبت به عایق کردن سازه می رسد. اسکلت سازه ال اس اف دارای فضایی کافی برای عایق گذاری است. پلی استایرن، پشم سنگ و پلی یورتان از مصالح اصلی مصرفی برای عایق گذاری هستند. پشم سنگ به دلیل سهولت اجرا، کیفیت مناسب و دسترسی مناسب بر دیگر مصالح ارجحیت دارد.

‏پشم سنگ تخته ای در فضای C شکل اسکلت سازه LSF استفاده می شود. حداقل مشخصات پشم سنگ مصرفی پیشنهادی ضخامت ۲ اینچ با دانسیته ۸۰ می باشد.

نصب درب پنجره سازه ال اس اف

در مراحل اجرایی سازه ال اس اف مرحله ششم مرحله نصب درب و پنجره است در نهایت، درب ها و پنجره های لازم بر روى دیوار ها نصب می گردند.

درب ها بیشتر از نوع MDF-HDF-UPVC و آلومینیوم ضد حریق و ضد سرقت و و برای پنجره از انواع پنجره های UPVC و یا آلومینیومی با شیشه های تک جداره و دو جداره در ضخامت و ابعاد و اشکال مختلف استفاده می شود.

اجرای گچ برگ سازه ال اس اف

در مرحله نهایی، گچ برگ به عنوان پوشش داخلی استفاده می شود. مزیت استفاده از گچ برگ در اسکلت سازه ال اس اف در فاصله ۶۰ سانتی متری اسکلت است که نیازی به زیر ساز مخصوص گچ برگ نیست.

‏گچ برگ RG برای فضاهای خشک و گچ برگ MR برای فضاهای مرطوب استفاده می شود. می توان گچ برگ ها را تک لایه یا دولایه اجرا کرد. پس از اجرا، گچ برگ ها بتونه و رنگ و یا کاغذ دیواری می شوند.

اجرای سایر اجزا در سازه ال اس اف همانند سازه های سنتی است. در واقع اجرای کابینت، کف، نقاشی نمای خارجی و داخلی و پکیج و رادیاتور مانند سایر سازه ها صورت می گیرد. شایل ذکر است در ساخت به سیستم ال اس اف می توان فضاهایی همچون پله و فضاهای داخلی کمدها را نیز به وسیله سازه ال اس اف ساخت. این فضاها بعد از اجرا تنها نیاز به پوشش دارند . این عمل موجب سرعت بخشیدن به اجرا در نازک کاری نیز می شود.

کلام آخر

سازه‌ ال اس اف (LSF) با مزایای متعدد خود، انتخابی هوشمندانه برای ساخت و ساز مدرن می باشد. وزن کم، سرعت اجرا، تنوع، عایق بندی، سازگاری با محیط زیست و قیمت مناسب از جمله مزیت‌ های کلیدی این نوع سازه ها هستند که آنها را به گزینه‌ ای ایده‌ ال برای ساخت خانه، ویلا، آپارتمان، سوله، مجتمع‌ های تجاری و اداری و سایر انواع ساختمان‌ ها تبدیل کرده است.

علاوه بر این، کیفیت بالای مصالح و روش‌ های تولید در کارخانه، اتصالات دقیق و نظارت‌ های مستمر در مراحل اجرا، ایمنی سازه های ال اس اف را در سطح جهانی تضمین می کند.

با انتخاب سازه های ال اس اف، شما ساختمانی مدرن، ایمن، بادوام، زیبا و دوستدار محیط زیست خواهید داشت.

سوالات متداول سازه ال اس اف

سازه ال اس اف به انگلیسی چه می شود؟

سازه ال اس اف به انگیسی می شود: Lightweight Steel Frame

سازه lsf مخفف چیست؟

LSF مخفف عبارت Lightweight Steel Frame است که در فارسی به سازه سبک فولادی ترجمه می شود.

نام چند نرم افزار طراحی سازه ال اس اف چیست؟

نرم افزارهای SAP2000 و ETABS و FrameCAD و Autodesk Inventor و همچنین نرم افزار Tekla Structures چند نمونه از نرم افزارهای محبوب طراحی سازه ال اس اف می باشند.

لاوک سازه ال اس اف چیست ؟

لاوک یا ترک در سازه های ال اس اف به عنوان اعضای افقی قاب فولادی سبک عمل می کنند و وظیفه اصلی آنها نگهداری از ستونک ها و اتصال آنها به یکدیگر در تراز سقف است.

می توانید این نوشته را به اشتراک بگذارید.

آجر شاموتی (۴ نوع) + رنگ، دانسیته و انواع آجر شاموتی
آجر شاموتی چیست و انواع آجر شاموتی کدام است؟ دانسیته آجر شاموتی چند است؟ آجر شاموتی چه رنگ هایی دارد
دکوراسیون حمام (۷ نوع) + انواع، رنگ و مدل دکوراسیون حمام
دکوراسیون حمام چیست و انواع دکوراسیون حمام کدامند؟ محبوب ترین رنگ دکوراسیون حمام کدام رنگ است؟ برای هر مدل دکوراسیون
بهترین متر لیزری در ایران (۱۳ برند) + معرفی، مقایسه و مزایا
بهترین متر لیزری در ایران متعلق به کدام برند ابزار است؟ مشخصات بهترین متر لیزری که قابلیت اندازه گیری در
بلوک سیمانی سبک (۱۱ نوع) + وزن و انواع بلوک سیمانی سبک
بلوک سیمانی سبک چیست و انواع بلوک سیمانی سبک کدامند؟ ابعاد بلوک سیمانی و وزن بلوک سیمانی سبک چه اندازه
فنس چمنی (۶ نوع) + انواع، مشخصات و نصب فنس چمنی
فنس چمنی چیست و انواع فنس چمنی کدامند؟ کاربرد فنس چمنی چیست و مشخصات فنس چمنی شامل چه مواردی می
جایگزین وال پست (۳ نوع) + معرفی، مقایسه و مزایا
جایگزین وال پست چیست و چه تعداد مصالح جایگزین وال پست در صنعت ساختمان داریم؟ مزایای مصالح جایگزین وال پست

خبرهای داغ کمانش

با عضویت در لیست مشترکین کمانش از  لیست همکاری در فروش، تخفیفات در تبلیغات کمانش، جدیدترین مقالات، همکاری با تمامی برندهای صنعت ساختمان و دیگر فرصت ها برخوردار بشوید.

آیکون لوگو کمانش

هنوز عضو کمانش نشدی؟

کمانش در شبکه های اجتماعی

با همراهی کمانش در شبکه های اجتماعی از معرفی برندهای برتر صنعت ساختمان، آموزش های کوتاه و کاربردی، تخفیفات در تبلیغات کمانش، جدیدترین مقالات و دیگر فرصت ها برخوردار بشوید.
