سه نظام دریل (۲ نوع) + عملکرد، انواع + کاربرد

سه نظام دریل، آغوش محکم مته‌ ها، بخشنده‌ قدرت

سه نظام دریل چیست و چه عملکردی دارد؟ انواع سه نظام دریل کدامند؟ کاربردهای سه نظام دریل در صنایع مختلف چگونه است؟ چرا انتخاب اندازه و نوع سه نظام اهمیت دارد؟

دریل که یک ابزار برقی کاربردی در صنعت ساختمان و دیگر صنایع است، با توجه به عملکرد مطلوبی که دارد به یکی از ضروری ترین ابزارآلاتی تبدیل شده است که جایش در جعبه ابزار هر استادکار و فرد متخصصی خالی است. اما چه چیزی باعث می‌شود که یک دریل بتواند طیف گسترده‌ای از کارها را انجام دهد؟ پاسخ این سوال در لوازم جانبی، قطعات و اجزای آن نهفته است. سه نظام دریل یکی از مهم‌ ترین و اساسی‌ترین اجزای دریل است که نقشی کلیدی در انتقال گشتاور و نیروی برشی از دریل به مته را دارد.

در این مقاله به بررسی انواع سه نظام دریل، نحوه عملکرد آن‌ها، اهمیت انتخاب مناسب و کاربردهای مختلف این قطعه‌ حیاتی خواهیم پرداخت.

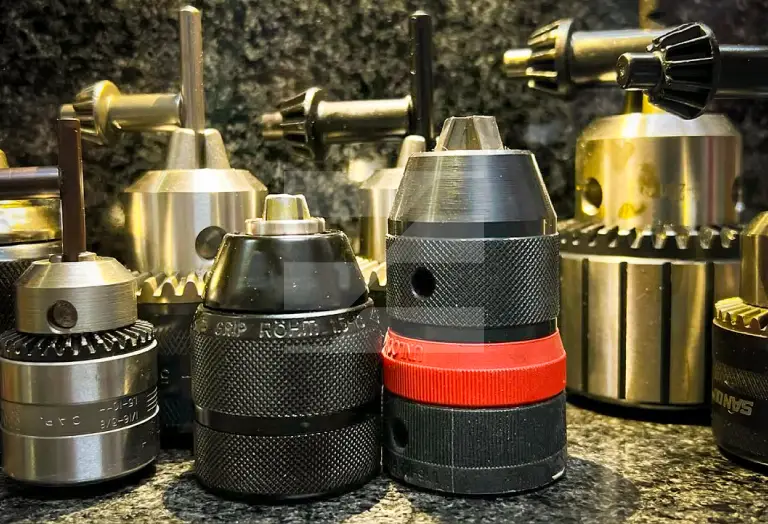

سه نظام دریل چیست؟

سه نظام دریل یا Drill Chuck یکی از اجزای مهم دریل است که وظیفه اتصال و نگهداری مته‌ ها و ابزارهای مختلف برش به دریل را بر عهده دارد. این قطعه در انتهای دریل قرار می‌گیرد و با استفاده از فک‌های فلزی (معمولا سه فک) مته یا ابزار برش را به صورت محکم در جای خود قفل می‌کند.

سه نظام‌ ها یا با چرخاندن آچار یا به‌ صورت اتوماتیک باز و بسته می‌شوند. فشار وارد شده به مته‌ها باعث می‌شود که آن‌ها محکم در جای خود ثابت بمانند. این طراحی باعث جلوگیری از لغزش مته و افزایش دقت در سوراخ‌کاری می‌شود. سه نظام‌ها علاوه بر اتصال مته‌ها، امکان اتصال سری‌های مختلفی مانند پیچ‌ گوشتی‌ و بکس‌ها را نیز به دریل فراهم می‌کنند. همچنین در دستگاه‌های تراشکاری از سه نظام‌ها برای اتصال قطعات گرد و چند ضلعی استفاده می‌شود.

سه نظام‌های مختلف برای انواع دریل‌ها طراحی شده‌اند تا عملکرد بهینه و ایمنی را تضمین کنند. سه نظام دریل ستونی به‌ ویژه برای دقت و ثبات حفاری مناسب است و امکان تعویض آسان مته‌ها را فراهم می‌کند. این سه نظام‌ها با ساختار مقاوم، گزینه‌ای ایده‌ال برای پروژه‌های صنعتی و حرفه‌ای به شمار می‌روند.

عملکرد سه نظام دریل

عملکرد سه نظام دریل به این صورت است که فک‌های متقارن آن با چرخاندن سه نظام به جلو یا عقب باز و بسته می‌شوند. هنگامی که سه نظام را در جهت عقربه‌های ساعت می‌چرخانید، فک‌ها به هم جمع شده و مته را محکم در داخل خود نگه می‌دارند، به طوری که از لغزش مته جلوگیری کرده و سوراخکاری با دقت و سرعت بیشتری انجام می‌شود. برای تعویض مته، کافی است سه نظام را در خلاف جهت عقربه‌های ساعت بچرخانید تا فک‌ها از هم باز شده و مته آزاد شود. سپس می‌توان مته جدید را داخل سه نظام قرار داده و آن را محکم کرد.

کاربرد سه نظام دریل

سه نظام دریل کاربردهای فراوانی در صنایع مختلف و کارهای خانگی دارد. این ابزار با نگه داشتن محکم مته، امکان سوراخکاری، پیچاندن و سایر عملیات مرتبط را فراهم می‌کند.

در بخش‌ صنعتی سه نظام‌ های صنعتی به دلیل قدرت بالای خود برای سوراخکاری مواد سخت مانند فلزات و بتن به کار می‌روند. همچنین در پروژه‌ های ساخت و ساز برای سوراخکاری دیوار، سقف‌ها و سطوح مختلف استفاده می‌شود.

در خطوط تولید صنعتی سه نظام برای مونتاژ قطعات و ایجاد سوراخ‌های دقیق نیز کاربرد دارد. علاوه بر این با استفاده از تیغه‌ های مخصوص، سه نظام می‌تواند برای برش مواد مختلف مانند فلز و چوب نیز استفاده شود.

در کاربردهای خانگی، سه نظام دریل برای تعمیرات مختلف مانند تعمیر مبلمان، نصب قفسه‌ها و تعویض پریزها به کار می‌رود. همچنین در پروژه‌های ساخت و ساز کوچک خانگی مانند ساخت قفسه، میز و سایر وسایل چوبی و فلزی نیز مفید است. هنرمندان و صنعتگران نیز برای ایجاد طرح‌ها و اشکال مختلف روی چوب، فلز و سایر مواد از سه نظام استفاده می‌کنند.

انواع سه نظام دریل

سه نظام دریل ، این قطعه کوچک اما مهم نقش کلیدی در عملکرد دقیق و ایمن دریل ایفا می‌کند. سه نظام‌ در انواع مختلفی تولید می‌شوند اگر علاقه مند به شناخت انواع سه نظام هستید و می خواهید درباره آنها اطلاعات کسب کنید با ما همراه باشید تا به بررسی انواع سه نظام بپردازیم. انواع سه نظام عبارتند از:

• سه نظام آچاری
• سه نظام اتومات

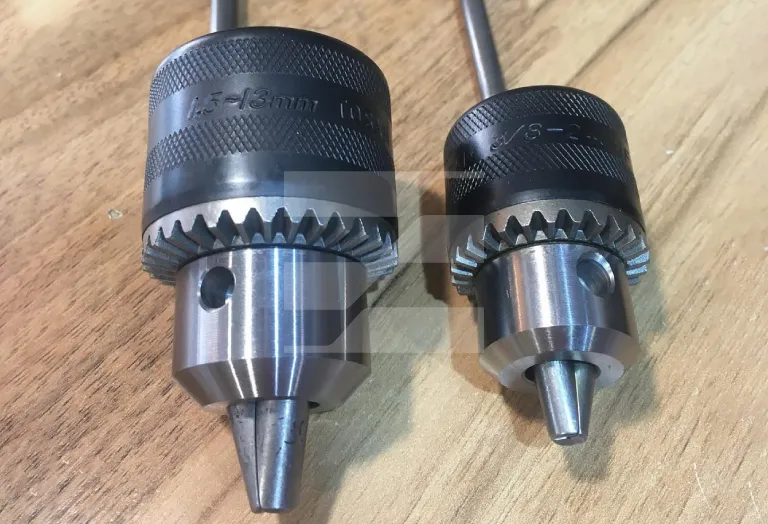

سه نظام آچاری

سه نظام آچاری یا دستی و یا سه نظام آچارخور، قدیمی‌ ترین نوع سه نظام است که برای سفت و شل کردن آن به یک آچار مخصوص نیاز است. این نوع سه نظام معمولا در دریل‌ های قدیمی‌ تر و مدل‌ های ساده‌ تر یافت می‌شود، همچنین برای کارهای سنگین و پروژه‌هایی که سرعت تعویض ابزار اهمیت ندارد، استفاده از آچار سه نظام با طراحی مستحکم و قابلیت نگهداری بار بیشتر پیشنهاد می‌شود. این نوع آچار به دلیل دوام و قدرت بالای خود، گزینه مناسبی برای کارهای صنعتی و سنگین است.

سه نظام آچاری یکی از پرمصرف‌ ترین و آشناترین انواع سه نظام‌ در کشور است که دارای ظاهری فلزی و دو پارچه است. این سه نظام شامل دو قسمت اصلی، پایه و کله‌ گی می‌باشد که قسمت پایه آن دارای سوراخ مرکزی برای قرار گرفتن شفت دستگاه است و دور آن دندانه‌هایی وجود دارد که با سر آچار سه نظام فیت می‌شود.

قسمت کله‌ گی دارای فک‌ ها و گیره‌ های آجدار برای نگه داشتن مته است و آچار سه نظام برای سفت و شل کردن فک‌ها به این فک‌ها متصل می‌شود. این مکانیزم سفت و شل کردن باعث شده تا نام آچار خور بر این مدل گذاشته شود. برای خرید آچار سه نظام، باید سایز مناسب سه نظام خود را بدانید.

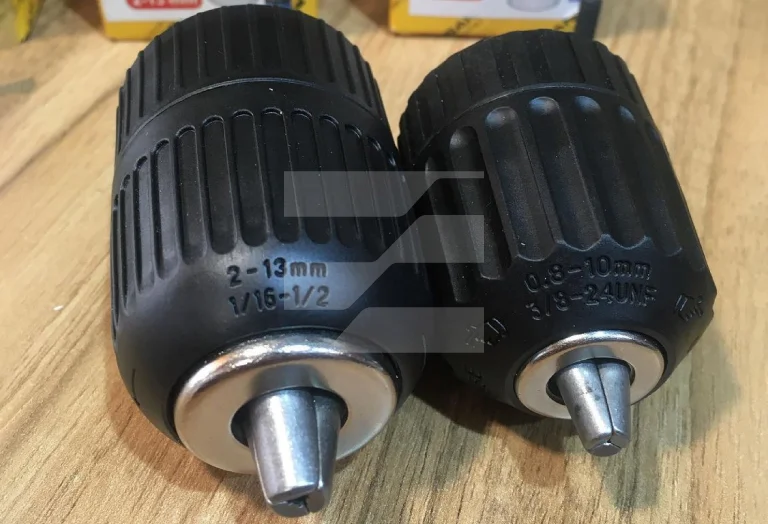

سه نظام اتومات

سه نظام اتومات یا مته‌ گیر خودکار و یا سه نظام اتوماتیک نوعی از سه نظام‌ ها است که برخلاف نوع آچاری، نیازی به آچار سه نظام ندارد. این سه نظام به دلیل شیوه باز و بست خودکار و دستی به نام اتوماتیک شناخته می‌شود. مکانیزم داخلی این سه نظام مشابه نوع آچاری است، اما در بیرون آن هیچ دندانه و حفره‌ای وجود ندارد و سفت و شل کردن سه نظام توسط دست کاربر و با کمک آج‌های بیرونی انجام می‌شود.

این مدل نسبت به نوع آچار خور مزایا و معایب خاص خود را دارد که باعث می‌شود برای برخی کاربردها مناسب نباشد. سه نظام اتوماتیک در انواع ساده (Single Sleeve) و دو تکه (Double Sleeve) ساخته می‌شود.

در مدل‌های یک تکه، کار بستن و باز کردن فک‌ها با یک دست قابل انجام است، اما در نوع دو تکه این کار به دو دست نیاز دارد. سه نظام‌های اتومات بزرگ و فلزی مخصوص دریل‌های سنگین، گیربکسی و چکشی تولید می‌شوند و برخی از مدل‌ های صنعتی آنها قابلیت اتصال آچار آلن مخصوص دارند. در صورتی که سه نظام خودکار پس از محکم شدن همچنان مته را رها کند، ممکن است مشکلی در ساختار آن وجود داشته باشد یا نیاز به تعویض داشته باشد.

جنس سه نظام دریل

سه نظام دریل از مواد مختلفی ساخته می‌شود که هر کدام ویژگی‌های خاص خود را دارند. از آنجایی که این قطعه تحت فشار و سایش زیادی قرار می‌گیرد، انتخاب جنسی مناسب برای آن از اهمیت بالایی برخوردار است.

به طور کلی، سه نظام‌ها از آلیاژهای مختلفی ساخته می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. برخی از رایج‌ترین جنس‌های مورد استفاده در ساخت سه نظام عبارتند از:

• سه نظام آلیاژی
• سه نظام چدنی
• سه نظام برنجی
• سه نظام آلومینیومی

فولاد آلیاژی به دلیل استحکام بالا و مقاومت در برابر سایش، یکی از گزینه‌های محبوب برای سه نظام می باشد. چدن به دلیل استحکام خوب و قیمت پایین در برخی انواع سه نظام به کار می‌رود، اما ممکن است شکننده باشد. همچنین برنج و آلومینیوم به دلیل مقاومت در برابر خوردگی و وزن سبک، در ساخت برخی اجزای سه نظام استفاده می‌شوند هرچند برای کارهای سنگین مناسب نیستند.

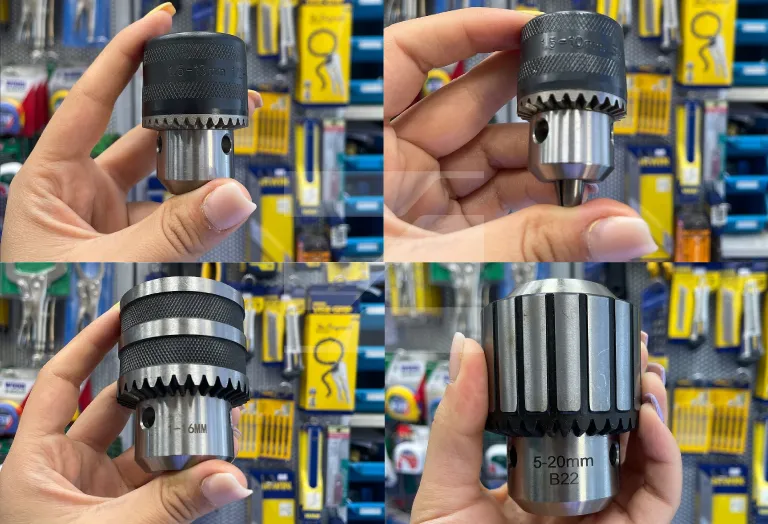

سایز سه نظام دریل

سه نظام‌ دریل چه اتوماتیک و چه آچاری در سایزهای استاندارد جهانی تولید می‌شوند. از رایج‌ ترین سایزها می‌توان به ۶ و ۶.۵ میلی‌متر (۱/۴ اینچ)، ۱۰ میلی‌متر (۳/۸ اینچ)، ۱۳ میلی‌متر (۱/۲ اینچ) و ۱۶ میلی‌متر (۵/۸ اینچ) اشاره کرد.

این اندازه‌ ها اغلب به صورت یک عدد یا به‌ صورت بازه‌ ای از کوچکترین تا بزرگترین سایز مته قابل نصب روی سه نظام درج می‌شوند. انتخاب سایز مناسب بستگی به نوع کار و ابعاد مته دارد. این سه نظام‌ها برای انجام سوراخکاری دقیق و کارآمد در صنایع مختلف طراحی شده‌ اند.

ظرفیت سه نظام دریل

ظرفیت و اندازه سه نظام به معنای قطر مته‌ای است که می‌تواند داخل سه نظام قرار گیرد و حداکثر میزان باز شدن گیره‌ها برای نگه‌ داشتن مته. اندازه مته و ظرفیت سه نظام باید با یکدیگر تطابق داشته باشند تا سه نظام بتواند مته را به درستی نگه دارد. بنابراین، انتخاب سایز مناسب و ظرفیت درست برای سه نظام اهمیت زیادی دارد. دانستن این اطلاعات در هنگام خرید، به کارایی بهتر و دقت بیشتر در سوراخکاری کمک می‌کند.

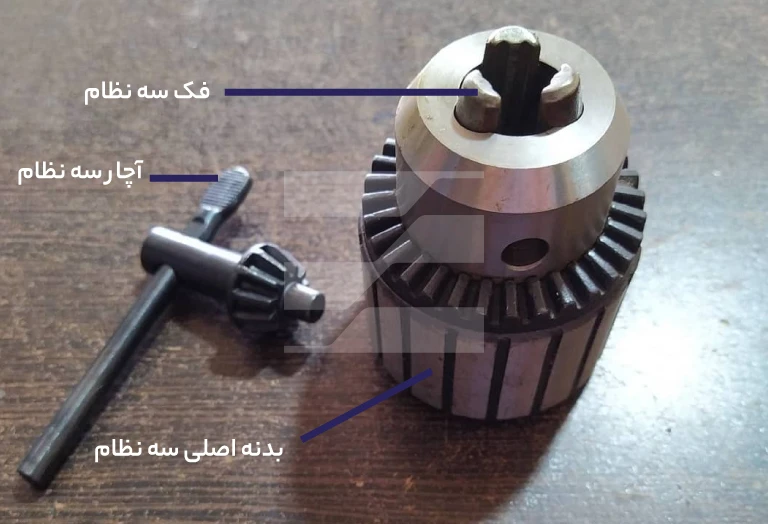

اجزای اصلی سه نظام دریل

سه نظام یکی از اجزای مهم دریل است که برای محکم نگه داشتن مته و سایر ابزارهای برش استفاده می‌شود. این قطعه از چندین جزء اصلی تشکیل شده است که هر کدام نقش مهمی در عملکرد آن ایفا می‌کنند.

• بدنه اصلی
• فک سه نظام
• پیچ مرکزی
• خار یا شفت
• آچار سه نظام

بدنه اصلی که این بخش استوانه‌ ای شکل، قسمت بیرونی سه نظام است که به دریل متصل می‌شود. جنس بدنه معمولا از فلز با مقاومت بالا انتخاب می‌شود تا فشار و نیروهای کاری را تحمل کند. فک‌ها مهمترین بخش سه نظام هستند که به صورت دندانه‌ دار طراحی شده‌اند و مته یا ابزار برش را محکم نگه می‌دارند.

این فک‌ها اغلب سه عدد هستند و با چرخاندن آچار سه نظام یا استفاده از مکانیزم اتوماتیک به هم نزدیک یا از هم دور می‌شوند. پیچ مرکزی در داخل بدنه اصلی قرار دارد و به چرخش آچار سه نظام یا مکانیزم اتوماتیک متصل است. با چرخش پیچ مرکزی، فک‌ها حرکت کرده و مته یا ابزار برش را محکم یا شل می‌کنند.

خار یا شفت قسمت داخلی انتهایی سه نظام است که به شفت دریل متصل می‌شود و باعث چرخش سه نظام به همراه دریل می‌شود. آچار سه نظام یک ابزار دستی است که برای چرخاندن پیچ مرکزی و در نتیجه باز و بسته شدن فک‌ ها استفاده می‌شود. این آچارها در اندازه‌ها و طراحی‌های مختلف برای سه نظام های آچاری تولید می‌شوند.

سرویس سه نظام دریل

سه نظام باید به طور دوره‌ ای سرویس شود تا از عملکرد بهینه آن اطمینان حاصل گردد. اگر سه نظام به طور مداوم در معرض استفاده قرار دارد، بهتر است هر چند ماه یکبار سرویس شود تا از فرسایش قطعات جلوگیری شود. همچنین اگر علائمی مانند شل شدن مته، لرزش سه نظام هنگام کار یا صدای غیرعادی شنیده شود، باید فورا آن را سرویس کرد.

در صورت مشاهده مشکل در چرخش مته یا گیر کردن سه نظام، این کار ضروری است. همچنین در صورتی که سه نظام به درستی مته را نگه نمی‌دارد یا قطعات آن دچار آسیب شده‌اند، سرویس یا تعویض قطعات لازم است. سرویس منظم کمک می‌کند تا سه نظام طول عمر بیشتری داشته باشد و از بروز مشکلات جدی تر در حین کار جلوگیری شود. به طور کلی سرویس سه نظام باعث حفظ دقت و کارایی دستگاه در طول زمان می‌شود.

خرابی سه نظام دریل

سه نظام دریل با گذشت زمان و استفاده مکرر ممکن است دچار مشکل شده و عملکرد دریل را تحت تاثیر قرار دهد. در این بخش به بررسی رایج‌ ترین علل خرابی سه نظام دریل و راهکارهای رفع آن‌ها می‌پردازیم. عواملی که باعث خرابی سه نظام دریل می شود شامل موارد زیر می باشد:

• فرسودگی قطعات داخلی در اثر سایش و اصطکاک
• ورود براده ها و ذرات فلزی به داخل سه نظام
• شل شدن پیچ ها و مهره های نگهدارنده سه نظام
• خوردگی قطعات در اثر رطوبت یا روغن نامناسب
• تغییر شکل یا شکستگی سه نظام در اثر ضربه

علائم خرابی سه نظام دریل می‌تواند شامل مشکلات مختلفی در عملکرد دستگاه باشد. یکی از نشانه‌ های رایج خرابی، شل شدن یا لقی مته است. اگر مته به راحتی در سه نظام شل شده و از آن جدا شود، این مسئله نشان‌ دهنده نقص در نگهدارنده است که می‌تواند منجر به عدم دقت در سوراخکاری شود. همچنین لرزش سه نظام هنگام کار یکی دیگر از علائم خرابی است که باعث کاهش دقت سوراخکاری می‌شود و می‌تواند آسیب به قطعه کار یا دستگاه وارد کند.

شنیدن صداهای غیر عادی مانند گیر کردن یا ساییده شدن در حین کار نیز نشان می‌دهد که مشکلی در عملکرد سه نظام وجود دارد و این صداها به دلیل فرسودگی یا آسیب قطعات داخلی سه نظام ایجاد می‌شوند. در برخی موارد، سه نظام ممکن است قفل کرده و مته نچرخد، که این مشکل معمولا به دلیل خرابی مکانیزم داخلی سه نظام است. تمامی این علائم نشان می‌دهند که سه نظام نیاز به بررسی و تعمیر دارد تا از کاهش کارایی دستگاه جلوگیری شود.

برای رفع خرابی سه نظام، به طور مرتب آن را تمیز کنید تا از ورود براده و ذرات فلزی جلوگیری شود و با استفاده از روغن مناسب، قسمت‌های متحرک را روغن‌کاری کنید. همچنین، اطمینان حاصل کنید که پیچ‌ها و مهره‌ها به خوبی محکم شده و در صورت آسیب دیدن قطعات، آنها را تعویض کنید. سرویس دوره‌ای سه نظام و استفاده از مدل‌های با کیفیت بالا نیز به جلوگیری از بروز مشکلات جدی کمک می‌کند.

توجه: در صورتی که در تعمیر سه نظام تخصص ندارید، بهتر است این کار را به یک تعمیرکار ماهر بسپارید.

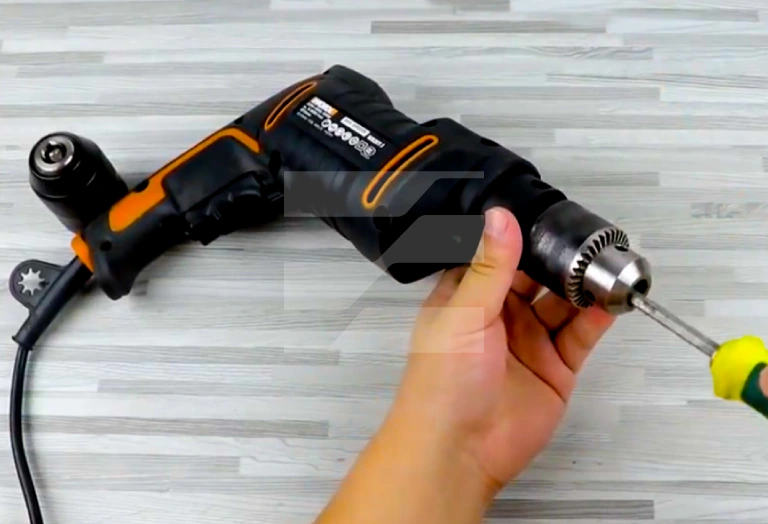

تعویض سه نظام دریل

سه نظام باید زمانی تعویض شود که مشکلاتی جدی در عملکرد آن به وجود آید که تعمیر یا سرویس نمی‌تواند آن را حل کند. اگر سه نظام به درستی مته را نگه ندارد و مته به راحتی شل شود یا از سه نظام جدا گردد، این نشان‌دهنده آسیب جدی است و نیاز به تعویض دارد. همچنین اگر سه نظام به طور مداوم شل شده و قادر به ثابت نگه داشتن مته نیست، باید آن را عوض کرد.

در صورتی که سه نظام به طور کامل قفل کرده و مته نچرخد یا قطعات داخلی آن دچار شکستگی یا سایش شدید شوند، تعویض آن ضروری است. اگر صدای غیرعادی یا لرزش‌ های شدید در حین کار احساس شود و این مشکلات با سرویس کردن رفع نشود، تعویض سه نظام بهترین گزینه است.

برای تعویض سه نظام دریل ابتدا دریل را خاموش کرده و ایمنی را رعایت کنید. با استفاده از آچار مخصوص، سه نظام قدیمی را در جهت خلاف عقربه‌های ساعت باز کنید و سه نظام جدید را در محل خود قرار دهید. سپس آن را در جهت عقربه‌های ساعت محکم کنید. در نهایت، عملکرد دریل را تست کرده و ابزار را تمیز کنید.

نکات انتخاب سه نظام دریل

در هنگام انتخاب سه نظام برای دریل خود، توجه به چند نکته مهم می‌تواند تضمین‌ کننده عملکرد بهینه و ایمنی بیشتر باشد. اولین نکته انتخاب جنس و سایز مناسب سه نظام است. بهتر است سه نظامی با کیفیت بالا و متناسب با بودجه خود خریداری کنید، چرا که جنس با کیفیت باعث افزایش طول عمر سه نظام و دقت بیشتر در سوراخکاری می‌شود.

همیشه باید سایز سه نظام را براساس نوع فعالیت و نیاز خود انتخاب کنید. برای مثال برای سوراخکاری مواد نرم ممکن است به سه نظامی با اندازه کوچک نیاز داشته باشید، در حالی که برای سوراخکاری مواد سخت به سه نظامی با اندازه بزرگتر و استحکام بالاتر نیاز خواهید داشت.

نکته دیگر، تعداد فک‌ و گیره‌های سه نظام است. مدل‌هایی که بیشتر از سه فک دارند، معمولا توانایی انتقال نیرو و فشار بهتری دارند، اما این بدان معنا نیست که می‌توان از یک سه نظام با بیش از سه فک به‌ طور غیر ایمن استفاده کرد. برخی افراد به اشتباه تصور می‌کنند که اگر یکی از فک‌ها آسیب دید، باقی فک‌ها می‌توانند همچنان وظیفه خود را انجام دهند. این دیدگاه کلا غلط است و می‌تواند به خطرات جدی منجر شود. بنابراین، همواره باید از سه نظامی استفاده کرد که تمامی فک‌های آن سالم و قادر به عملکرد صحیح باشند تا از بروز حوادث ناگوار جلوگیری شود.

کلام آخر

سه نظام دریل، قلب تپنده هر دریل است. با مراقبت صحیح و انتخاب مناسب، می‌توانید سال‌ها از این ابزار ارزشمند استفاده کنید. یادتان باشد که یک سه نظام خوب، نه تنها کارایی شما را افزایش می‌دهد، بلکه عمر مفید دریل شما را نیز طولانی‌تر می‌کند.
